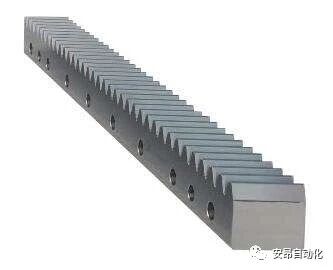

齿条是一种齿分布在条形体上的特殊齿轮，齿条分为：直条齿轮和斜齿齿条，两者分别与直齿圆柱齿轮和斜齿圆柱齿轮配对使用。齿条的齿廓是为直线，而非渐开线（相对于齿面而言，便是平面），相当于分度圆半径是无穷大圆柱齿轮。

齿条是与齿轮相匹配的一种条形零件。齿条是长方形，一侧有齿，相当于直径无限大的一个齿轮周缘的一段，均匀地分布着许多齿，与齿轮相咬合，将移动变为转动，或者将转动变为移动。

（1） 由于齿条的齿廓是直线，所以，齿廓上各点具有相同的压力角，并且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。

（2） 与齿顶线平行的任一条直线上，都具有相同的齿距和模数。

（3） 与齿顶线平行并且齿厚等于齿槽宽的直线被称为分度线，它是计算齿条尺寸的基准线。

齿条的主要参数有：齿槽宽、齿顶高、齿根高、齿高、齿厚、齿根圆半径等。

齿槽是指齿轮的齿与齿间的凹陷部分。

齿轮上两相邻轮齿之间的空间称为齿槽或齿间。齿槽的大小以槽宽来表示，齿槽宽可分为端面槽宽和法向槽宽两种。

(1)端面齿槽宽 (槽宽)——在端平面 上，一个齿槽的两侧齿廓之间的分度圆弧长，以字母e表示。对任意圆周上的槽宽则以字母ei表示。

(2)法向齿槽宽(法向槽宽)——在斜齿轮的一个齿槽内，其两侧齿线的法向螺旋线 位于该齿槽内的弧长，称法向槽宽。

介于分度圆与齿顶圆之间的部分，称为齿轮齿顶。其径向距离被称为齿顶高，以字母 ha表示。

介于分度圆与齿根圆之间的部分，称为齿根。其径向距离称为齿根高，以字母hf表示。

（1）齿轮的跳动、全齿深、公法线、齿向是否合格一齿摆差、周节误差是否超差。

（2）齿轮、齿条安装后安装距是否合适。

（3）齿条、齿轮啮合间隙应是0.25*模数。

（4）齿条全齿深、跳动、公法线特别是齿向是否合格。
