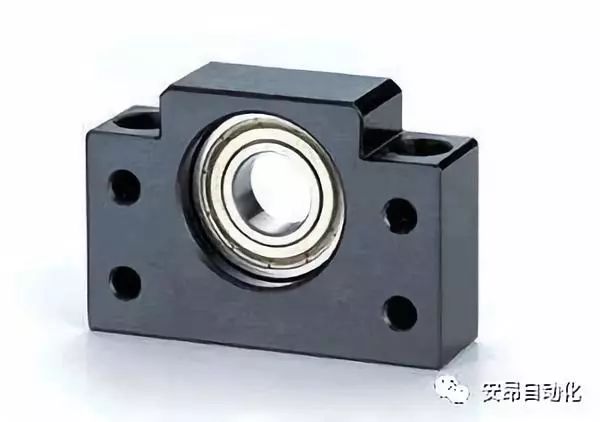

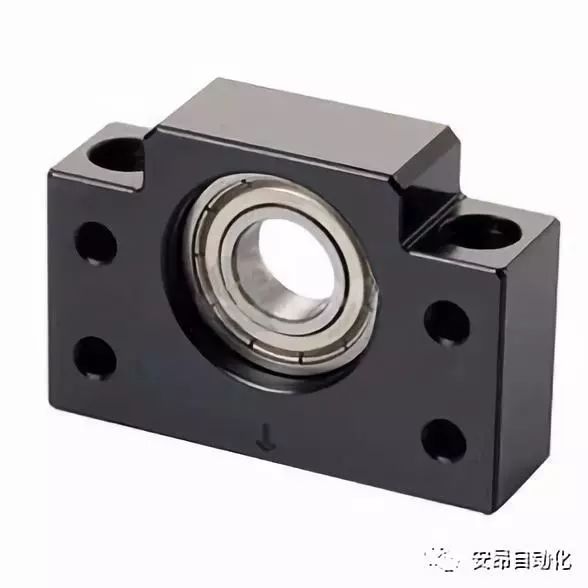

滚珠丝杆支撑座是连接丝杆和电机的轴承,构造与特长对标准滚珠螺杆库存品的轴端成品,预备了标准化的支撑单元EK、EF型,对一般滚珠螺杆预备了标准的支撑单元BK、BF型。固定侧的支撑单元装有经预压调整的JIS5级的角接触球轴承。
滚珠丝杆支撑座结构及安装

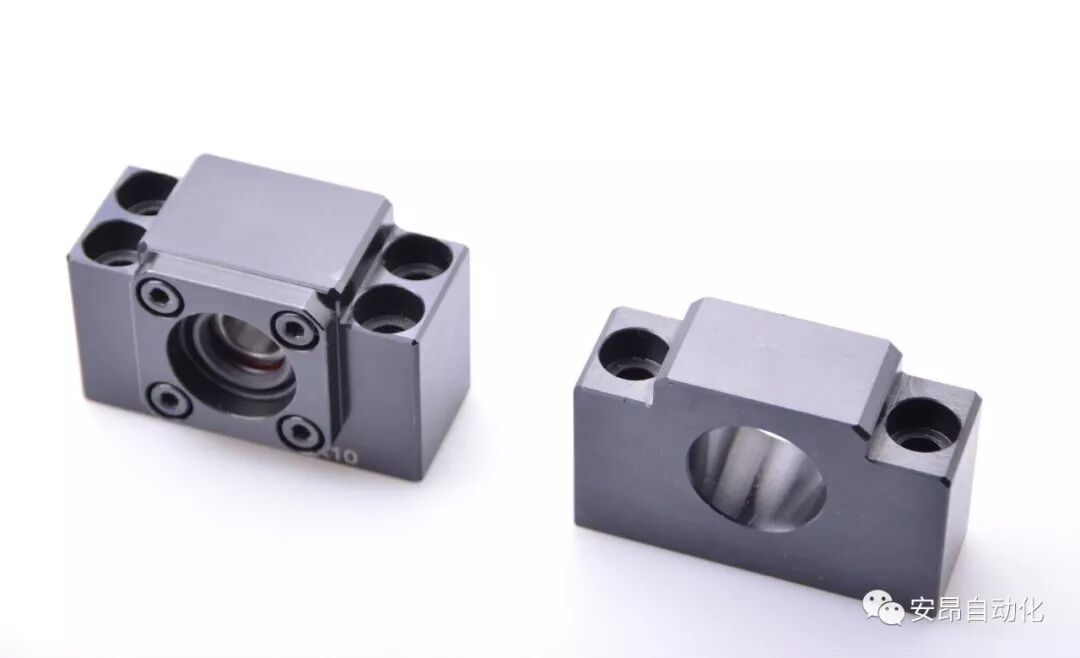

一、支撑座有8个型号,对标准滚珠螺杆库存品的轴端、成品,预备了标准化的支撑座EK、 EF、FK、FF型,对一般滚珠螺杆预备了标准支撑座AK、AF、BK、BF型。固定侧装有经预压调整的JIS5级或P0级的角接触滚珠轴承,可依选用螺杆等级做符合经济的搭配。
二、支撑侧使用深沟槽滚珠轴承。
三、支撑座EK、BK、FK和AK型的内部轴承含有适量的锂皂基润滑脂,用特殊密封。所以这些型号能够长期使用。
安装程序
安装支撑座
(1)将固定侧安装到螺杆上。
(2)将固定侧插入,拧紧锁紧螺帽,用垫块和内六角固定螺栓将其固定。
(3)支撑侧轴承用止动环固定到螺杆轴上,并装入支撑侧支撑座。
工作台程基座上的安装
(1)使用支座把滚珠螺杆螺帽安装在工作台时,将螺帽插入支座并暂时拧紧。
(2)将固定侧暂时拧紧到基座上。
(3)将工作台靠近固定侧支撑单元,并对准轴中心,使工作台往返数次,一直调整到螺帽整个行程都能平滑运动,并暂时将支撑座拧紧在基座上。
与马达的连接
(1).将马达支座安装到基座上。
(2).用联轴节将将马达与滚珠螺杆连接起来。
(3).请注意进行充分的试车运行
